SCIA - Slimme opsplitsing van een complexe structuur in afzonderlijke 3D modellen

SCIA - Slimme opsplitsing van een complexe structuur in afzonderlijke 3D modellen

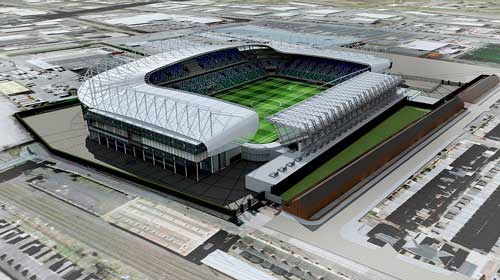

Het uitbreidingsproject werd in 2013 bij het National Football Stadium in het Windsor Park in Belfast, Noord-Ierland - de thuisbasis van het voetbalteam Linfield FC en van het nationale elftal van Noord-Ierland - werd in 2013 opgestart om het te transformeren tot een stadion met 18,000 zitplaatsen. Het renovatieproject omvat zowel de tribunes Zuid (115 m lang - het grootste deel) en Oost, twee grote hoeken en een overdekking (The Quaver).

De structuur van de tribunes bestaat uit een stalen raamwerk met composiet vloeren. Het concept voor het dak is consistent voor het gehele stadion en bestaat uit kolommen die boven het dak uitsteken, met het dak hieraan opgehangen. Elke baai bestaat uit één enkele mast met 3 trekkers waaraan de uitkragende dakbalken zijn opgehangen. De lengte van de uitkraging is variërend, met een maximum van 26 m. Elke tribune kan beschouwd worden als een aparte eenheid, gescheiden door dilatatievoegen. Hierdoor was het mogelijk om het volledige stadion op te splitsen in meerdere 3D modellen.

Lees meer...

stadiumbelfast f2
Model in SCIA Engineer - Oost tribune
