Passerelle cyclo-piétonne sur la Sambre
Le tablier est supendue à 2 arcs inclinés

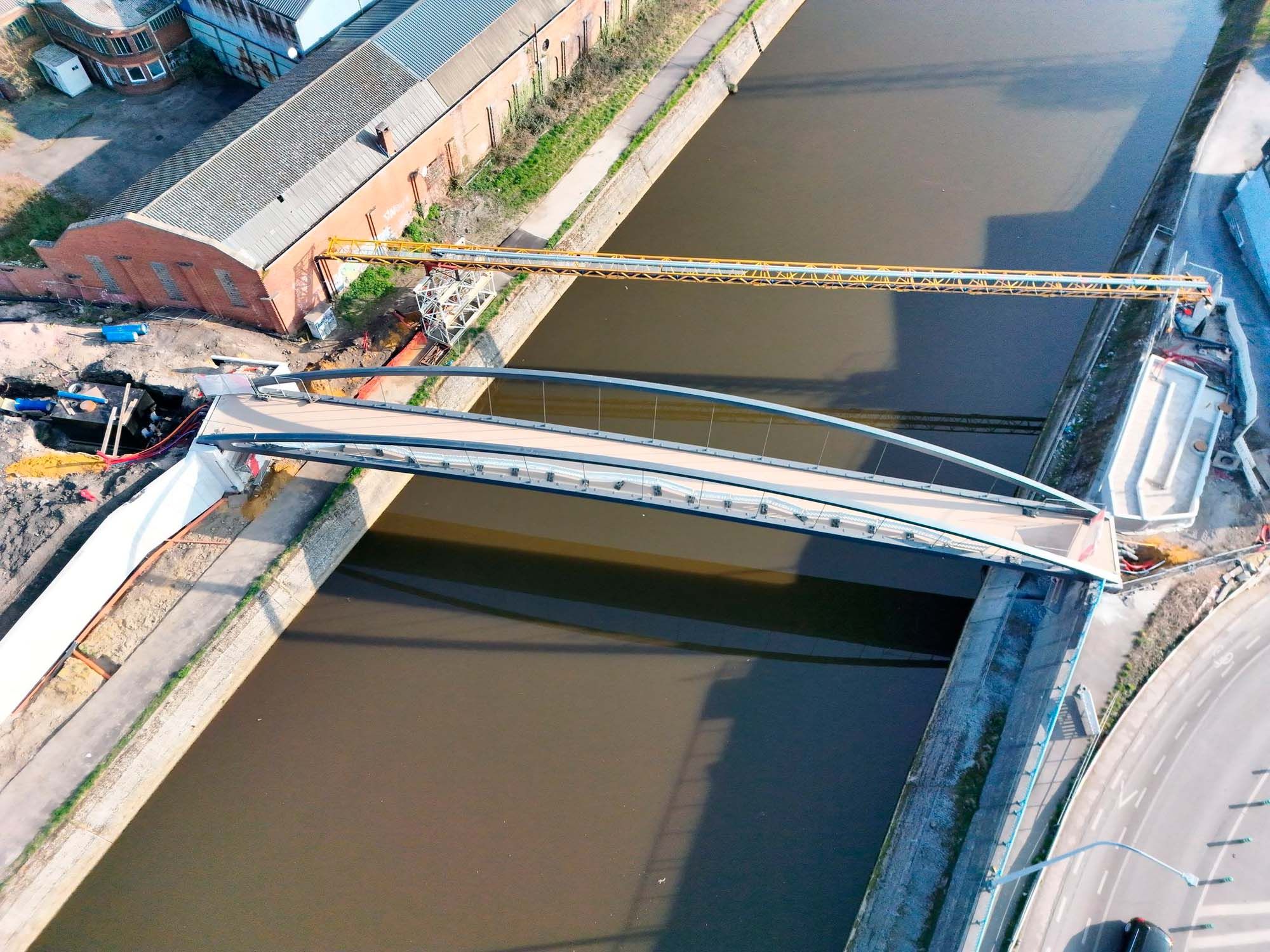

La nouvelle passerelle cyclo-piétonne sur la Sambre à Châtelet dans la province de Hainaut permet une connexion cyclo-piétonne structurante entre le centre-ville, la gare et le quartier de Châtelineau. Il permet également le franchissement de la Sambre pour de nombreux impétrants. La structure retenue est une passerelle monolithique entièrement métallique de 55 m de portée dont le tablier est suspendu à 2 arcs légèrement inclinés vers l’extérieur. Le tablier de la passerelle, de 3,7 m de largeur utile, est raidi par des entretoises transversales en T reconstituées ainsi que par des plats longitudinaux. Des percements dans les âmes des entretoises permettent d’intégrer et suspendre les nombreux impétrants. Les arcs et le tirant de la passerelle sont constitués de caissons reconstitués soudés. La forme légère et élancée de la passerelle associée à sa fréquentation piétonne, a motivée une analyse du comportement dynamique. La modélisation par éléments finis sous charge propre et piétonne (0,8 personne/m²) a permis de calculer les accélérations selon le guide du SETRA. Les résultats obtenus garantissent un niveau de confort minimum pour les piétons sans nécessité d’intégration d’un dispositif d’amortissement.
