L'OA318 portant la N12 sur l'Attert
Un treillis tridimensionnel tubulaire

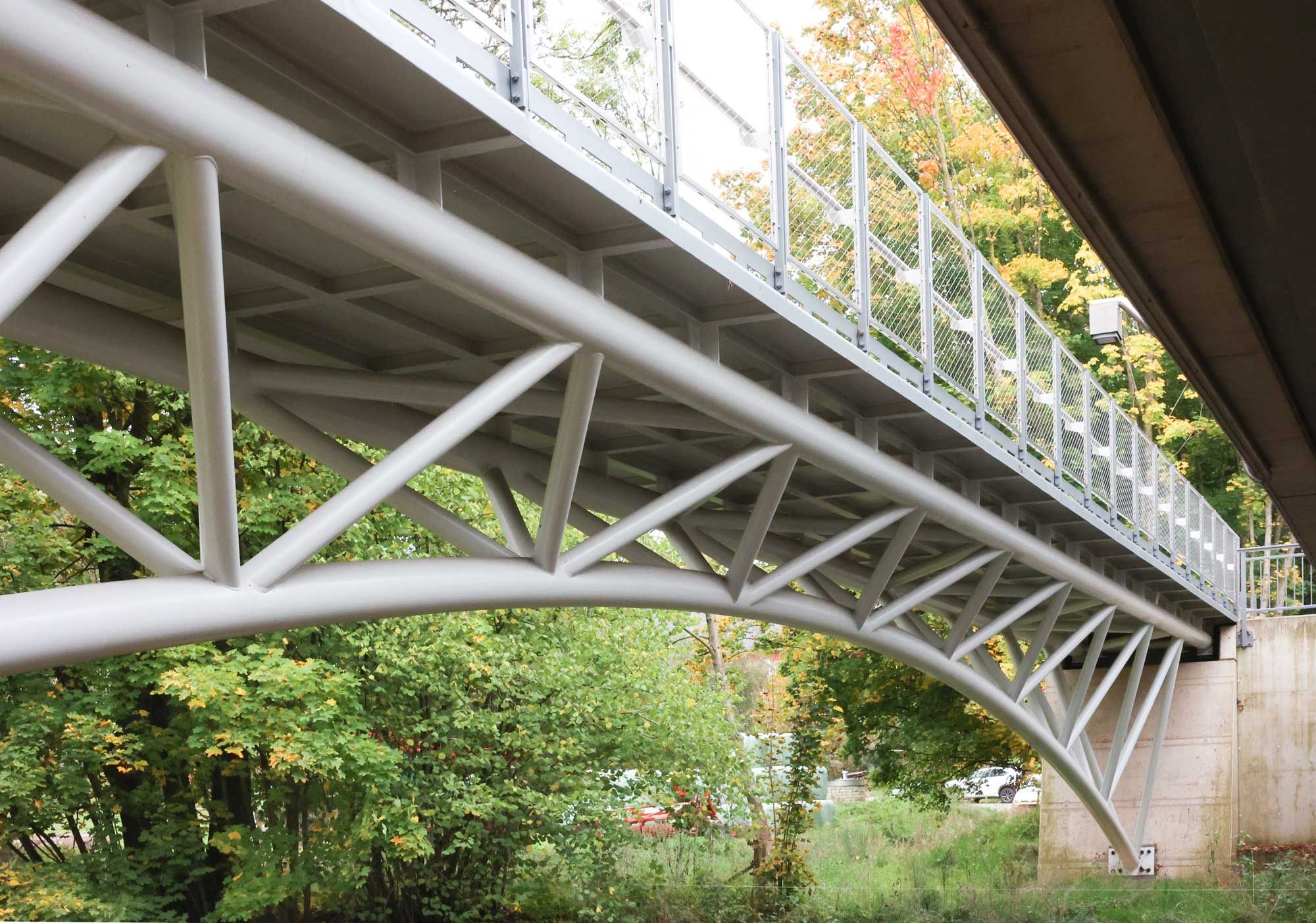

Dans le cadre de la rénovation du pont OA318 sur la N12 enjambant l’Attert à Reichlange (Redange-sur-Attert), une nouvelle passerelle cycliste et piétonne est créée à côté de l’ouvrage existant. Cette passerelle métallique a une portée de 36,22 m. La structure portante est un treillis tridimensionnel entièrement soudé d’atelier et constitué de 3 tubes D273 longitudinaux, complétés de diagonales et traverses en tubes D139,7. Le platelage, d’une largeur de 3 m est constitué d’une poutraison longitudinale et transversale en HEA100 et de tôles d’épaisseur 8 mm, le tout entièrement soudé sur la structure portante. La structure portante tubulaire est réalisée en acier S355 tandis que le platelage est réalisé en acier S235JR. L’ensemble de l’ouvrage métallique a un poids de 24 tonnes. Un garde-corps composé de cadres tubulaires avec un remplissage en filet X-Tend, le tout en inox 316, équipe les 2 côtés du platelage. Un revêtement époxy-polyuréthane est appliqué sur l’entièreté de cette surface. La structure métallique a entièrement été assemblée et soudée en atelier, et ce, en 3 temps. La structure a été entièrement sablée, métallisée et peinte, en une pièce, en atelier, suivant le système anti-corrosion ZTV-ING 4-3 (pour une classe de corrosivité C5).
