Ondertitel: Uitbreiding voor de productie en raffinage van plantaardige oliën
Tekst: <p>De uitdagingen bij dit project waren aanzienlijk en veelzijdig: De productie mag nooit stilvallen. Naast de bestaande productie-eenheden worden nieuwe eenheden geïnstalleerd. Zodra deze operationeel zijn, nemen ze de functie van de originele eenheden over, die vervolgens worden verwijderd.
De beperkte ruimte rondom de site bracht regelmatig uitdagingen met zich mee. Elk onderdeel dat op de bouwplaats aankomt, moet onmiddellijk kunnen worden gemonteerd. Dit vergde een zeer nauwkeurige planning van zowel de montageploegen als de toeleveranciers.</p>
<p>In totaal is er meer dan 700 ton staal verwerkt in het gebouw, dat een afmeting heeft van 49x28 m en een hoogte van 35 m. Voor de vloeren zijn maar liefst 4100 persroosters en ongeveer 120 prefabbetonvloerelementen gebruikt. De wanden worden opgetrokken uit rotswolpanelen, die zorgen voor uitstekende thermische en akoestische isolatie. Het dak wordt bekleed met steeldeckplaten met daarop de nodige rotswolisolatie.</p>
<p>Dankzij de uitstekende samenwerking tussen Vandamme Olie, Declerck & Partners en Levrau is dit complexe project uitgegroeid tot een prachtig voorbeeld van de voordelen van staalbouw.</p>
Ondertitel: Uitgebreide hergebruik van bouwmaterialen
Tekst: <p>Ter vervanging van een bestaande fabriek voor de productie van prefabbetonwanden is besloten een volledig nieuwe te bouwen. Hiervoor is een prachtige locatie aan de Leie gevonden in Wielsbeke, enkele kilometers verderop.</p>
<p>Het gebouw, met een oppervlakte van 70x126 m, is opgetrokken uit een stalen skeletstructuur, gecombineerd met betonnen sandwichpanelen en geïsoleerde stalen wand- en dakpanelen. Deze fabriek biedt niet alleen ruimte voor de productie van de elementen, maar heeft ook voorzieningen voor de opslag van grondstoffen voor beton, een menginstallatie en de opslag van reeds geproduceerde panelen.</p>
<p>De kolommen en liggers zijn opgebouwd uit vakwerken. Veel van de profielkeuzes zijn gemaakt uit de grote voorraad profielen die in de loop der jaren bij firma Levrau is opgebouwd. Vooral de gordingen en lichtere profielen van de vakwerken waren hiervoor ideaal, maar ook de volledige constructie van de menginstallatie is gerealiseerd met bestaande profielen.</p>
<p>Dankzij het uitgebreide hergebruik van bouwmaterialen is het gebouw uiterst duurzaam opgetrokken. Deze aanpak heeft bijgedragen aan een zo laag mogelijke koolstofvoetafdruk.</p>
Ondertitel: Een majestueuze entree van glas en staal
Tekst: <p>Een 216 m lang overdekt pad neemt de bezoekers van Pairi Daiza mee op een betoverende reis tot aan de toegangspoorten van het park. Deze majestueuze entree is een overdekte galerij van staal en glas, geïnspireerd op het Cristal Palace in Londen, gebouwd in 1851.
</p>
<p>De overdekte gaanderij heeft een tongewelf van 12 m diameter op een hoogte van 16 m. Een kolommenrij ondersteunt een boogspant uit staal in vakwerk om de 4 m. De halve cirkel is door 21 gordingen verdeeld in 20 segmenten. De staalconstructie omvat gebogen liggers van het type HEM400, die zowel esthetisch als functioneel zijn. Deze liggers worden gebruikt voor de ondersteuning en vormgeving van de structuur. Daarnaast wordt 4 mm dikke stalen beplating gebruikt voor de bardage rondom het inkomplein. De complete staalconstructie kreeg een brandwerende coating, geschilderd in een gouden tint.</p>
<p>Versierd met tweeënzestig met de handgemaakte mozaïeken en zesentwintig bomen, neemt het de bezoeker mee op een reis door de tijd en de schoonheden van de natuur. </p>
Ondertitel: Lichtgewicht structuren in het gebouw aanbrengen
Tekst: <p>De renovatie van de voormalige 'Banque Nationale' in Luik tot een internationale dansschool respecteert de bestaande volumes en vult daarbij de nieuwe functies in die bij de dansstudio's horen.<
</p>
<p>Het belangrijkste werk bestond uit het creëren van 7 dansstudio's in een bestaand, dicht en gecompartimenteerd gebouw. De studio's, verdeeld over 3 volumes, passen delicaat in de bestaande structuur. De keuze voor staal was daarom de meest geschikte manier om lichtgewicht structuren in het gebouw zelf aan te brengen, waardoor de impact van het werk op de bestaande structuur beperkt bleef, maar ook de tijd die nodig was om het werk uit te voeren werd verkort. Deze nieuwe structuren zijn onafhankelijk van de bestaande structuur gefundeerd om de structurele autonomie te behouden.
</p>
<p>Het volume van de 3 studio's van 15x15 m, die uitgeven op de centrale hal, moest de steunpunten beperken om de ruimtelijke vrijheid te behouden. Bovendien wilde de klant een studio ontwerpen met een hellende vloer, vergelijkbaar met balletzalen. Voor de hoogste studio werd een vakwerkligger op kolommen ontworpen. De vloeren van de lagere studio's zijn opgehangen aan dit vakwerk.</p>
Tekst: <p>In het midden van Kiemplein in Capellen (LU) staat een multifunctioneel paviljoen met een bushokje, fietsenstalling, openbare toiletten en een dienstruimte. Het trapeziumvormige paviljoen past harmonieus bij de op maat gemaakte vloerplaten die het plein bedekken.</p>
<p>Het paviljoen valt op door de open structuur en is voornamelijk gebouwd van staal koolstofstaal S235, een materiaal dat gewaardeerd wordt om zijn mechanische kwaliteiten en veelzijdigheid. In dit project is het staal behandeld tegen corrosie en gecoat met een witte verf die speciaal is aangepast aan de klimatologische omstandigheden en een optimale duurzaamheid garandeert bij slecht weer en temperatuurschommelingen. Deze behandeling verlengt de levensduur van de structuur terwijl het esthetische uiterlijk na verloop van tijd behouden blijft.</p>
<p>De esthetiek van de ruimte wordt gekenmerkt door een minimalistisch, geometrisch en overzichtelijk ontwerp. Het paviljoen weerspiegelt het trapeziumvormige patroon van de betonnen platen, die ook op maat zijn gemaakt. Het wit en de transparantie van de structuur creëren een indruk van lichtheid en passen perfect in de omgeving.</p>
Ondertitel: Een nieuwe glazen gevel en een toegangsbrug
Award: Awards 2024 - Laureaat
Tekst: <p>Ter ontsluiting en behoud van het ketelhuis van de voormalig elektriciteitscentrale in Zwevegem krijgt het gebouw een nieuwe glazen gevel en een toegangsbrug. </p>
<p>De nieuwe gevel is ontworpen als een tweede huid die het bakstenen gebouw omhult. Om de glasconstructie licht te houden in uitzicht en gewicht wordt gekozen voor een stalen structuur die bovenaan het gebouw wordt opgehangen. De constructie wordt voornamelijk in trek belast, wat resulteert in een uiterst slanke, knikvrije structuur. Uitkragende vinnen en horizontale kokerprofielen vormen een brilvormige kroonlijst waaraan stalen trekkers hangen. Aan deze trekkers zijn platstalen raamkaders vast gebout die de glazen modules van gemiddeld 165 cm op 400 cm bevatten. Het geheel is vervaardigd in constructiestaal type S235J2. De brilstructuur wordt gekoppeld op de bestaande gevelkolommen die de verticale lasten van de nieuwe gevel afdragen.</p>
<p>De nieuwe voetgangersbrug verbindt het jaagpad langs het kanaal met het ketelhuis en refereert met de keuze voor een uitvoering in weervast staal ('corten') naar het veelvuldig staalgebruik in het ketelhuis. De brug heeft een overspanning van ca 26 m en is vervaardigd in cortenstaal type B S355J0W. </p>
Ondertitel: Een 'open tuinkamer’ met dun dak-pakket
Award: Awards 2024 - Nominatie
Tekst: <p>Bezoekers van het vernieuwde administratief centrum in Gent worden onthaald in de agora, een heldere hal met doorzicht naar park en plein. De agora is de sluitsteen van het ontwerp, het vormt een open poort tot de dienstverlening, het ontwerp garandeert een synergie tussen de verschillende geledingen.</p>
<p>De invulling met een zeer slanke staalstructuur zorgt voor een subtiele binding tussen het EGW-gebouw (Geo Bontinck 1956) en het AC-gebouw (Dirk Bontinck 1992), daarnaast versterkt de ingreep de ruimtelijk band tussen het Woodrow Wilsonplein en het Koning Albertpark. De luifels met zeer grote overkraging zorgen voor de noodzakelijke schaduw op de 6 m hoge glaspartijen, dit garandeert een optimaal binnenklimaat. </p>
<p>Een complexe dak-structuur met primaire en secundaire liggers op kolommen van 6 m hoog om de 7,2 m rust op een sokkel (de fietsenparking) die gebouwd is boven een bestaande ondergrond parkeergarage. Het opvangen van de staalstructuur van het dak en de luifels (55x34 m) op 35 zeer slanke zuilen is een huzarenstuk op vlak van stabiliteitsstudie. Bovendien mag - gezien de vliesgevel met glasplaten in aluminiumprofielen van 6 m hoog - de staalstructuur van het dak over de volledige lengte en breedte slechts 3 mm uitzetten. </p>
Ondertitel: Een grondige upgrade met een nieuwe moderne look
Tekst: <p>Het winkelcentrum Ring Shopping Kortrijk dateert uit de jaren ’70 en was toe aan een grondige upgrade. De nieuwe moderne look, een ontwerp en visualisaties door Abscis Architecten, wordt gerealiseerd door nieuwe inkompartijen, hogere gevels, overdekte passerelles, rustzones en een evenementenplein. Het resultaat is een strakker geheel in een gezellig groen kader. </p>
<p>In opdracht van de hoofdaannemer JURI werden de staalstructuren, uitgewerkt in Tekla Structures, geproduceerd en gemonteerd op de werf. De complexiteit van het project zat vooral in de verschillende fases: bestaande betonstructuur binnenin opmeten, hierop de nieuwe staalstructuur uitlijnen, bestaande gevellijnen volgen, … . De verschillende opmetingen van de bestaande toestand werden samengevoegd in een globaal Tekla-model, waarin de staalstructuren zijn gemodelleerd. Zowel de productie in het werkhuis als de montage op de werf worden aangestuurd vanuit het 3D-model. </p>
Ondertitel: Niet zomaar een atriumoverkapping maar een bioklimatisch glasdak
Tekst: <p>In het ontwerp voor een nieuw kantoorgebouw heeft Willy Naessens een binnentuin geïntegreerd met levensechte planten en volwassen inheemse bomen. Het wordt de groene long van het bedrijf waar mensen mekaar kruisen, een kop koffie drinken en informeel kunnen uitwisselen over het werk.</p>
<p> Die binnentuin maakt geen deel uit van het 'beschermd volume' voor de thermische berekening, maar toch is er gekozen geweest voor isolatieglas. Een systeem van natuurlijke ventilatie en een geïntegreerde binnenzonwering moeten voor een gereguleerd aangenaam binnenklimaat zorgen. Een rechthoekig atrium van 48x12 m werd met een glazen dak overkapt.</p>
<p> Het glasdak bestaat uit boogspanten die 12 m overbruggen. Deze worden om de 6 m geplaatst en worden met stalen gordingen verbonden. Hierop komt een aluminium grid die het dubbel glas opvangt. De boogspanten zitten 1 m hoger dan het dakopstand. Die meter wordt ingevuld met een geautomatiseerde lamellengevel in glas voor de ventilatie.</p>

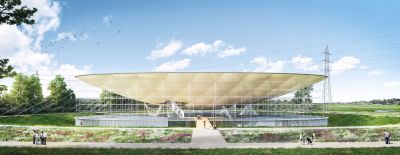

Tekst: <p>Niet alle projecten worden uitgevoerd, om tal van redenen. Ontwerpers weten dit beter dan wie ook. Ontdek twee inspirerende, niet-uitgevoerde projecten met staal.
</p><p>Het kantoor Philippe Samyn and Partners is al decennia lang bezig met een nooit eindigende zoektocht naar de grens van het technisch uitvoerbare op het vlak van bouwen met staal. Reeds van bij de start van zijn indrukwekkende carrière streefde Philippe Samyn in zijn projecten naar lichtheid, transparantie en zuinig materiaalgebruik. Dat hij daarbij vaak gebruik maakt van stalen draagstructuren is geen toeval. De technologische evolutie in de productie van staal zorgt voor steeds lichtere maar terzelfdertijd sterkere staalsoorten. </p>
