Tekst: De Leerexpert in Brasschaat is a school for children with both motor and learning disabilities. The brief was to renovate a run-down 1950s building and add a new wing. This will be positioned diagonally across the park garden and break the old school completely open. The central yellow canopy plays a crucial role in the playground for the less mobile children. It consists of a circular canopy that adds structure to the play area. The outdoor space for the slightly more independent young adults faces the park. Its canopy suggests a panoramic transitional space between inside and outside. Both canopies – including columns, beams and profiled sheets – are made entirely of steel. The roof plane of the yellow canopy is composed of warm roof cladding bracketed together. Four slender columns carry shorter beams. The orange canopy again consists solely of columns and a roof. The connecting beam is mounted at the top and not visually prominent.
Tekst: The municipality of Houthalen wanted to build a place of farewell on each of the two Houthalen-Helchteren cemeteries. The winning design is pared right back to the essentials: a roof, columns and two walls, all made of steel and finished with two-component paint. Both of the farewell rooms are built on a concrete surface, and the chapel itself is a simple arrangement of a few slender columns, a roof and two walls in white painted steel. The curved shapes in the walls provide the building as a whole with rigidity, but also shift the roof in relation to the walls, creating openings that give the sunlight free rein to dapple the rounded walls with an ever-changing interplay of shadow drawings. The choice of steel makes the construction extra slender and gives it a delicacy that – together with the white colour – lends a sense of lightness that contrasts with the heavy emotion of saying goodbye.
The municipality of Houthalen wanted to build a place of farewell on each of the two Houthalen-Helchteren cemeteries. The winning design is pared right back to the essentials: a roof, columns and two walls, all made of steel and finished with two-component paint. Both of the farewell rooms are built on a concrete surface, and the chapel itself is a simple arrangement of a few slender columns, a roof and two walls in white painted steel. The curved shapes in the walls provide the building as a whole with rigidity, but also shift the roof in relation to the walls, creating openings that give the sunlight free rein to dapple the rounded walls with an ever-changing interplay of shadow drawings. The choice of steel makes the construction extra slender and gives it a delicacy that – together with the white colour – lends a sense of lightness that contrasts with the heavy emotion of saying goodbye.
Tekst: <p>Voor 79 concerten over de hele wereld bestelde de Ierse rockgroep U2 ‘The Claw’ of ‘De Klauw’, een 28 m hoge staalstructuur met een centrale spits die tot 51 m reikt. De constructie steunt op 4 gebogen pijlers waarin licht- en geluidsapparatuur is ondergebracht. Ze overspant 60 m zonder dat ze voor het publiek het zicht belemmert. De 250 ton zware staalstructuur wordt in vier dagen gemonteerd en in twee dagen weer gedemonteerd. Elke gebogen pijler bestaat uit 13 trapezoïdale vakwerksegmenten, voorzien van lashaken. De segmenten zijn opgebouwd uit dikwandige warmgevormde buizen. Alle buisuitsnijdingen zijn gerealiseerd met CNC-machines en gelast met behulp van specifieke mallen. Dankzij een nauwgezette gelijke uitvoering zijn de segmenten onderling verwisselbaar, wat de installatie vergemakkelijkt.
</p>
Tekst: <p>Pour une série de 79 concerts à travers le monde, le groupe de rock irlandais U2 a commandé ‘The Claw’ (la Griffe), une structure en acier de 28 m de haut avec une pointe centrale atteignant 51 m. La construction repose sur quatre piliers courbes abritant l’appareillage son et lumière. La structure franchit 60 m sans gêner la vue du public. La structure en acier de 250 tonnes se monte en quatre jours et se démonte en deux jours. Chaque pilier courbe est constitué de 13 segments treillis trapézoïdaux, munis de crochets à souder. Les segments sont constitués de tubes à paroi épaisse formés à chaud. Toutes les découpes des tubes ont été faites à l’aide de machines CNC et soudées à l’aide de gabarits spécifiques. Grâce à une réalisation scrupuleusement identique, les segments sont interchangeables, ce qui simplifie l’installation.
</p>
Tekst: <p>De renovatie en uitbreiding van het gebouw waarin de Raad van State zetelt, was onderdeel van het project om de oude stad van Luxemburg, door de Unesco uitgeroepen tot werelderfgoed, te renoveren. Hierbij moesten constructies uit verschillende tijdperk
Tekst: <p>De eerste uitbreidingsfase van het conferentiecentrum van Kirchberg (CCK) dat de toren Alcide de Gasperi omvat, bestaat onder andere in de toevoeging van een grote conferentiezaal en verschillende foyers voor toegang en ontvangst die worden omhuld door een beglaasde galerij, gemiddeld 12 m hoog en ongeveer 300 m lang, op de Place de l’Europe.</p>
<p>In de ontvangstfoyer bestaat de beglaasde galerij uit stalen portieken en vakwerk die op de hoofdassen van het project zijn geplaatst. Daarnaast werden halve portieken gerealiseerd die aan de kant van de bestaande draagstructuren op metalen consoles steunen. In de lengterichting werden secundaire vakwerkliggers geplaatst met een tussenafstand, waaraan de dakbedekking en het verlaagde plafond konden worden bevestigd. De uiteindelijke bekleding van boven- en onderkant is uit metaal.</p>
<p>De toegangsfoyer wordt overspannen door een metalen vakwerkstructuur met luifels met een uitkraging van 10 m aan de voorgevel en 6 m aan de achtergevel. Het geheel rust op stalen kolommen die achter de voor- en achtergevel staan, evenals op tussenliggende kolommen.</p>
<p>Het dak van de grote, ovaalvormige conferentiezaal bestaat uit een raster van gewalste profielen die geprofileerde gegalvaniseerde staalplaten draagt. Deze zaal biedt ruimte aan 100 plaatsen op de eerste rij.</p>
Tekst: Bij de uitbreiding van de Egmontcrypte in Zottegem werd een in het oog springende glazen koepel voorzien. Deze werd volledig opgebouwd uit stalen structuurelementen. De hoofdprofielen zijn gelaste stalen T-stukken met een variabele hoogte en een breedte van 60 mm. In de verticale vin zitten ovaalvormige uitsparingen. Tussen de hoofddragers werden stalen T-stukken T60 gebout, zodat de glasvlakken op vier zijden ondersteund worden.
Tekst: <p>De uitbreiding van de gemeenteschool van Estaimpuis, gelegen in het hart van het dorp, gebeurde onder de vorm van een constructie die aan de achterzijde van het Openbaar Leescentrum van Estaimpuis werd geënt. Een park met enkele eeuwenoude bomen vormt het schitterend groen decor van dit perceel. De nieuwe leslokalen zijn gebouwd op dezelfde rooilijn als de bestaande gevel, op de grens van de bouwzone, zodat alle klassen uitzien op het park. Elk lokaal kan aldus genieten van gul daglicht en van een rechtstreekse toegang onder de overdekte speelplaats. Haar metalen structuur opgebouwd uit verzinkte en geboute stalen liggers, verleent de gevel zijn ritme en zorgt voor een overdekte ruimte die een dialoog aangaat met het park.</p>
Tekst: De aanbouw verlengt het bestaande deel van een woning uit de jaren '80 door er een cel voor de ouders in de kelderverdieping en een werkruimte met salon op de verdieping in onder te brengen. Het staal dat gebruikt werd voor de belangrijkste bovengrondse structurele elementen markeert ook de verschillend ingangen. De elementen buiten zijn dompelverzinkt. Vanbinnen is het staal blootgelaten en enkel beschermd met een matte vernis.
Tekst: Om deze uitbreiding een uitgesproken karakter mee te geven werd geopteerd voor een soort retro-futuristische ruimtecapsule, met een knipoog naar science-fiction. De draagstructuur bestaat uit staal, waardoor het zwevend effect van deze uitbreiding gerealiseerd kon worden. Bovenop en tussen de staalstructuur werd een houtskelet gebouwd. Deze werd aan de buitenzijde met koper bekleed.

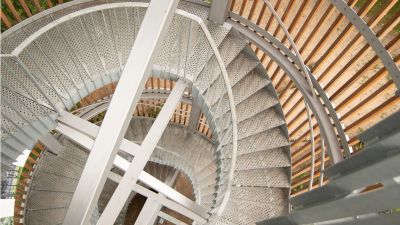

Tekst: Deze uitkijktoren biedt een uitzicht op De Wijers in Zonhoven. De centrale basisstructuur bestaat uit drie ronde, gegalvaniseerde stalen kolommen waaraan de trappen en gevelvlakken opgehangen zijn. Daardoor ontstaan stalen kaders die gevuld zijn met eikenhout, zowel voor de beklede gevelvlakken als voor de houten loopvloeren. De traptreden zijn uitgevoerd in geperforeerd gegalvaniseerd staal.
Tekst: Nu een 30 m hoge uitkijktoren een prachtig uitzicht over het gebied garandeert, smullen natuur- en architectuurliefhebbers voortaan nog meer van de Lommelse Sahara, een ongerept stukje natuur dat deel uit van het Regionaal Landschap ‘de Lage Kempen’. De constructie bestaat uit zes geschakelde driehoeken die omgeven zijn door circa vier kilometer scheepstouw. Door het touw afwisselend strak en los rond de toren te wikkelen, ontstaat een subtiele verwijzing naar de golvende lijnen van de Sahara.
Tekst: <p>Op de grens van Oost- en Zeeuws-Vlaanderen in Stekene staat de 22 m hoge Niemandslandtoren, die de verbondenheid tussen het Waasland en Nederland symboliseert. De toren verwijst naar de historische Staats-Spaanse linies en de smokkelroutes tijdens de Tweede Wereldoorlog, en vormt een brug tussen regio’s die door de geschiedenis gescheiden werden. </p>
<p>Voor de vervaardiging van de ronde stalen structuur, met een totaal gewicht van 15 ton S235-staal, werd een speciale mal ontwikkeld om de segmenten van de toren correct uit te lijnen en de gebogen delen te rollen en walsen. De toren werd opgebouwd uit zes afzonderlijke segmenten, een noodzakelijke maatregel om het verzinken mogelijk te maken en voor het transport naar de bouwplaats. De stalen structuur werd op een betonnen fundering geplaatst, wat bijdroeg aan de stijfheid en stabiliteit van de toren, zodat zijdelingse bewegingen en trillingen tot een minimum beperkt bleven. Het verzinkte staal en het duurzaam hardhout zijn in harmonie met het landschap. </p>
<p>De toren is een resultaat van nauwe samenwerking tussen opdrachtgever, architect, aannemer en studiebureau. </p>
Tekst: <p>Met het project Brabo in de Antwerpse haven beantwoordt Elia aan twee belangrijke noden: de capaciteit van het hoogspanningsnet versterken om de bevoorradingszekerheid van het volledige Antwerpse havengebied te garanderen en de versteviging van de noord-zuidas van het Belgische hoogspanningsnet en de internationale Europese interconnecties tussen elektriciteitsnetten. <br>In fase II van het project moesten 58 nieuwe vakwerkmasten worden gebouwd, waaronder vier uitzonderlijke exemplaren: P2 en P3, twee masten van 192 m hoog voor de Scheldeoversteek (hoogste hoogspanningsmasten van Benelux!) en P4 en P5, twee masten van 142 m hoog voor de overspanning van het Kanaaldok. <br>De masten werden ontworpen in L-profielen uit S355J2 staal met een maximale afmeting van L 300 x 300 x 35. De hoogste 2 masten hebben elk een gewicht van 572 ton en zijn opgebouwd uit 15.026 stukken die onderling verbonden werden met 58.987 bouten waarbij het langste onderdeel 12 m lang is.</p>
Controlebureau: IPU Ingenieurgesellschaft Berlin, Berlin (DE)
Hoofdaannemer: THV HK-Eiffage Energie Transport et Distribution(P2 & P3) / Eqos (P5), Kallo / Foetz (LU)
Staalbouwer: Wiegel, Jerichow - OT Redekin (DE)
Foto: bron: Hoogspanningsforum
Met het project Brabo in de Antwerpse haven beantwoordt Elia aan twee belangrijke noden: de capaciteit van het hoogspanningsnet versterken om de bevoorradingszekerheid van het volledige Antwerpse havengebied te garanderen en de versteviging van de noord-zuidas van het Belgische hoogspanningsnet en de internationale Europese interconnecties tussen elektriciteitsnetten. In fase II van het project moesten 58 nieuwe vakwerkmasten worden gebouwd, waaronder vier uitzonderlijke exemplaren: P2 en P3, twee masten van 192 m hoog voor de Scheldeoversteek (hoogste hoogspanningsmasten van Benelux!) en P4 en P5, twee masten van 142 m hoog voor de overspanning van het Kanaaldok. De masten werden ontworpen in L-profielen uit S355J2 staal met een maximale afmeting van L 300 x 300 x 35. De hoogste 2 masten hebben elk een gewicht van 572 ton en zijn opgebouwd uit 15.026 stukken die onderling verbonden werden met 58.987 bouten waarbij het langste onderdeel 12 m lang is.
Ondertitel: Au centre de l’une des places principales de Verviers
Award: Awards 2024 - Nomination
Tekst: <p>Ce nouvel auvent est le véritable élément de rassemblement au centre de l’une des places principales de la Ville de Verviers. Dans le cadre du projet de réaménagement du centre-ville (Verviers-Ville conviviale), l’intégralité de la place Verte a été repensée de plain-pied, avec pour objectif d’accueillir des événements culturels et des manifestations en tout genre (fêtes foraines, marché de Noël, brocantes, etc.).</p>
<p> Le nouvel auvent métallique de 22 m de long, pour 14 m de large, présente un gabarit libre de 4,3 m. Sa transparence est assurée par un puits de lumière vitré de 47 m² en son centre. Aucun assemblage n’est visible et l’ensemble des équipements techniques sont intégrés au sein de la structure. Avec son poids 57,8 tonnes, et son emplacement en plein centre-Ville, sa coque a nécessité un découpage en 16 tronçons assemblés sur place par boulonnage. Les jonctions radiales entre caissons sont soulignées par un éclairage LED encastré et affleurant de la sous-face. </p>
<p>La coque a été formée avec une contre-flèche en trois dimensions, de manière à prendre la forme définitive souhaitée par les architectes et pour assurer le bon écoulement des eaux vers le centre de la toiture. L’auvent a la particularité d’être en porte-à-faux sur 13,5 m. Deux colonnes PRS formées de tubes constituent l’appui en compression et accueillent les descentes d’eau pluviale, ainsi que le réseau d’alimentation électrique et de commande de l’éclairage. Deux tirants de diamètre 80 mm complètent le système d’encastrement. . </p>
