Tekst: The custom-built office complex and underground conference centre of the European Medicines Agency (EMA) in Amsterdam, which occupies 40,000 m² and rises to a height of 80 m, was completed in record time. Since speed of construction was of the essence, the supporting structure largely consists of a fully dismantlable skeleton in S355 steel (columns and girders with bolted connections) and steel-plate concrete floors. The floors of the superstructure – sixteen storeys of office space in total – are mainly made of composite girder profiles, allowing for optimum use of the steel. A number of trusses have been integrated into the contours of the superstructure to accommodate columns, and the foundation and stability core are again made of reinforced concrete. The steel construction has been given a fireproof epoxy coating, guaranteeing a fire resistance of 90 minutes.
Opdrachtgever: Ministerie van Volksgezondheid, welzijn en sport & Rijksvastgoedbedrijf, Den Haag
Architect: Rijksvastgoedbedrijf Architecten (in samenwerking met MVSA architecten, Fokkema en Partners architecten en OKRA landschapsarchitecten), Den Haag (NL)
Studiebureau: Van Rossum, Amsterdam (NL)
Hoofdaannemer: Bouwcombinatie EMA (Dura Vermeer & Heijmans),
The custom-built office complex and underground conference centre of the European Medicines Agency (EMA) in Amsterdam, which occupies 40,000 m² and rises to a height of 80 m, was completed in record time. Since speed of construction was of the essence, the supporting structure largely consists of a fully dismantlable skeleton in S355 steel (columns and girders with bolted connections) and steel-plate concrete floors. The floors of the superstructure – sixteen storeys of office space in total – are mainly made of composite girder profiles, allowing for optimum use of the steel. A number of trusses have been integrated into the contours of the superstructure to accommodate columns, and the foundation and stability core are again made of reinforced concrete. The steel construction has been given a fireproof epoxy coating, guaranteeing a fire resistance of 90 minutes.
Tekst: <p>De nieuwe uitbreiding van de Europese Investeringsbank (EIB), het ‘Oostgebouw’ genoemd, tekent zich in het landschap af in de compacte vorm van een glazen cilinder die zich uitstrekt over de hele lengte van de site en ingebed is in het hell
Tekst: The Vandemoortele Group’s ‘Food Experience Centre’ in Ghent has been designed as a material bank. The steel supporting structure is fully detachable, modular and adaptable, as are the curtain wall systems that envelope the building structure. The HE 280 A columns along the facade line taper upwards to HEA 180 columns on the third level, whilst the girders consist mainly of HEA profiles. Four walkways in the atrium establish a connection between the east and west facades; the largest of these in the middle has two vertical struts in the form of 60.3 x 4 mm tubular profiles anchored to the shed roof. The steel-plate-and-concrete floor is 11 cm high to guarantee a fire resistance of R60, and the main structure of the shed roofs is made of four-part S355 girders with a span of 18.6 m and a height of 1.74 m. For the most heavily loaded four-part girders, square K220/10 box sections were used as top and bottom rails. The vertical posts are made of square K220/8 tubular profiles.
The Vandemoortele Group’s ‘Food Experience Centre’ in Ghent has been designed as a material bank. The steel supporting structure is fully detachable, modular and adaptable, as are the curtain wall systems that envelope the building structure. The HE 280 A columns along the facade line taper upwards to HEA 180 columns on the third level, whilst the girders consist mainly of HEA profiles. Four walkways in the atrium establish a connection between the east and west facades; the largest of these in the middle has two vertical struts in the form of 60.3 x 4 mm tubular profiles anchored to the shed roof. The steel-plate-and-concrete floor is 11 cm high to guarantee a fire resistance of R60, and the main structure of the shed roofs is made of four-part S355 girders with a span of 18.6 m and a height of 1.74 m. For the most heavily loaded four-part girders, square K220/10 box sections were used as top and bottom rails. The vertical posts are made of square K220/8 tubular profiles.
Tekst: <p>Depuis 2004, Egide Meertens a son bureau dans un bâtiment indépendant, situé derrière la maison de ses parents. Très vite, toutefois, ce bureau est devenu trop exigu et l’architecte a décidé de l’agrandir. Au-dessus du volume existant, une pièce de charpente revêtue de panneaux en béton, il a conçu un volume contrasté en zinc prépatiné qui repose par-dessus sous la forme d’une boîte détachée. Pour la structure, Meertens a opté pour le nouveau système de construction en acier de EUROSTEEL framing, placé par Thijs Industriebouw.</p><p>Le nouveau volume s’articule sur le volume existant avec un porte-à-faux de plusieurs mètres. L’arrière est complètement occupé par un grand vitrage qui offre une vue magnifique sur le paysage hesbignon sous-jacent. On obtient ainsi une directivité sur le paysage.</p>
Tekst: De uitbreiding van de indoor skipiste rust op tien gegalvaniseerde stalen pijlers (5355) met betonnen funderingszolen van 32 m3 die op hun beurt steunen op zestien schroefpalen met een diepte van 14 m. De pijlers werden in zo groot mogelijke delen aan elkaar gelast. Dankzij tal van vakwerken konden de beoogde overspanningen zonder problemen gerealiseerd worden. De dimensionering van het geheel werd voortdurend aangepast in functie van de stabiliteit.
Tekst: <p>L’extension s’implante dans la zone latérale du bâtiment existant. Elle contient, au rez-de-chaussée, un espace d’accueil, une salle de formation et des locaux réservés au personnel. L’étage est occupé par des bureaux et une salle de réunion. Outre ces surfaces indispensables au développement de l’entreprise, le projet offre une vitrine, un point d’appel pour les visiteurs. <br>
La nouvelle extension, un volume entièrement vitré, s’enveloppe dans une peau réalisée en caillebotis d’acier galvanisé. Cette peau permet de garantir une certaine intimité pour les bureaux tout en offrant un maximum de lumière et en évitant l’éblouissement et les surchauffes. La disposition des panneaux de caillebotis s’inscrit en rupture des alignements rigoureux du bâtiment protégé, créant ainsi des jeux d’ombre et de lumière sur les façades.
</p>
Tekst: <p>Le siège de SBE, un bureau d’études spécialisé dans les structures en acier, ont reçu une extension à l’arrière du jardin intérieur. Un vieux hall d’usine délabré occupait le site. Ce hall abritait une structure à treillis en acier surmontée d’une charpente de toiture en shed.</p>
Tekst: <p>L’extension, réalisée sur la même trame que le bâtiment existant, est séparée de l’existant par un atrium entièrement vitré. Elle offre, sur deux niveaux, jusqu’à 72 postes de travail supplémentaires, augmentant la capacité à 176 postes. L’atrium, avec la suppression des façades intérieures, crée un espace unique de 140 places. </p>
<p>Le bâtiment originel, en structure béton armé, est réalisé selon une trame régulière de 4,80 x 4,80 m et est calepiné dans l’ensemble de ses éléments constructifs. Le nouveau bâtiment est une déclinaison métallique des principes constructifs de base. L’intégralité de la structure est réalisée en acier. Les verrières sont en structures mixtes bois-acier et les passerelles en structures mixtes verre-acier.
</p>

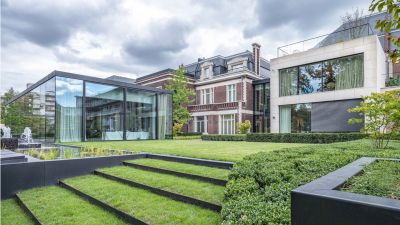

Tekst: <p>En y établissant son siège et en conservant la propriété des biens, la Delen Private Bank offre un avenir à 10 maisons de maître distinguées sur la Jan Van Rijswijcklaan à Anvers, l'une des plus belles voies d'accès de la ville. Ce projet améliore le paysage de cette exceptionnelle rangée de façades. Les espaces servent de zones de réception pour les clients et sont parfaitement alignés sur le design original. L'interaction entre le patrimoine et l'architecture moderne ajoute une dimension supplémentaire à la liaison des bâtiments. La conception comprend une liaison intelligente des propriétés, avec un pavillon de jardin comme entrée centrale et espace d'exposition.</p>
<p>L'acier a été utilisé de diverses manières dans l'ensemble du projet pour affiner les détails. Les passerelles entre les maisons de bourgeoisie ont été réalisées en acier structurel combiné à une grille en bois. Le pavillon de jardin se compose d'une colonne en acier et d'une structure d'avant-toit raffinée. Des portes battantes à double hauteur permettent d'accéder au jardin du parc. Divers éléments à l'extérieur et à l'intérieur ont été réalisés en acier (marches, mains courantes, signalisation, garage à vélos, portails, ascenseur original, escaliers...) créant une image uniforme. </p>
Ondertitel: Reposant sur une centaine de tubes métalliques horizontaux

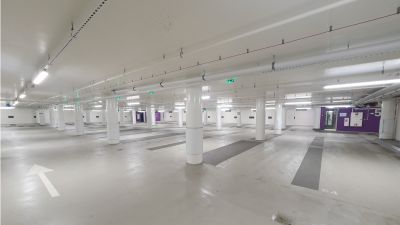

Tekst: <p> L'extension du parking sousterrain Guillaume à Luxembourg-Ville est un projet unique en son genre. 'Impressionnant, titanesque, spectaculaire, majestueux, pharaonique, inédit'… tels étaient les termes utilisés par la presse. La capacité du parking a été augmenté de 509 à 751 places, réparties sur cinq niveaux supplémentaires. </p>
<p>Le projet a imposé des contraintes particulières en raison de la présence de vestiges archéologiques de grande importance. La structure repose sur une centaine de tubes métalliques horizontaux forés sur 40 m dans le remblai et la roche à l’aide d’une machine équipée d’une tête laser spécialement conçue et fabriquée pour ce projet. </p>
<p>Préalablement et à la suite de fouilles archéologiques, des poteaux métalliques de type Geilinger primaires de 508 mm de diamètre, forés et introduits à 25 m de profondeur, soutiennent la place Guillaume sur une épaisseur de 4,5 m avec des doubles poutres PRS (RF120). Ceci a permis le terrassement en taupe de 25.000 m3 de roche dure et de préserver les vestiges de l’église du XVIIe et d’un cloître du XIIIe siècle Ces choix techniques et matériels permettent de garantir la stabilité de la place et la sécurité des travaux, tout en respectant les contraintes architecturales et historiques du site. </p>
