Tekst: <p>La passerelle Collegebrug (Pont du Collège) s’inscrit dans le cadre du réaménagement de la Lys et de ses environs dans le centre de la ville. La passerelle est longue de 203 m et possède un tracé en forme de S. De cette manière, les pentes de l’ouvrage d’art sont limitées à 5 %, une exigence pour les cyclistes et les piétons.<br>
La poutre principale de ce pont suspendu est un caisson métallique d’une largeur constante de 3,2 m et d’une hauteur de 1 m. L’épaisseur de la tôle d’acier du caisson varie entre 8 et 30 mm. Les raidisseurs transversaux tous les 2 m assurent une bonne liaison entre les tôles. Les raidisseurs sont visibles sur la face inférieure et contribuent à la légèreté de l’ouvrage. Un câble fermé de 90 mm de diamètre suspend la structure à deux mâts articulés de section variable. Pour la réalisation de cette passerelle, 250 tonnes d’acier de qualité S355 J2G3 ont été nécessaires.</p>
Tekst: <p>
De Collegebrug kadert in de herinrichting van de Leie en haar omgeving in het centrum van de stad. Ze heeft een totale lengte van 203 m en een plan in een S-vorig tracé. Op die manier worden de hellingen van het kunstwerk beperkt tot 5%, een vereiste voor fietsers en voetgangers.<br>
De hoofdbalk van deze hangbrug bestaat uit een metalen koker met een constante breedte van 3,2 m en een hoogte van 1 m. De dikte van de staalplaat van de koker varieert tussen 8 en 30 mm. Dwarsverstijvers met een tussenafstand van 2 m verzekeren een goede verbinding tussen de platen. Aan de onderkant zijn de verstijvers zichtbaar en dragen ze bij tot de lichtheid van het kunstwerk. Een gesloten kabel van 90 mm diameter hangt de structuur op aan twee scharnierende masten met variabele doorsnede. Voor de realisatie van de brug was 250 ton staal van staalkwaliteit S355 J2G3 nodig.</p>
Ondertitel: Een gekanteld vierkant als structuur en als dak

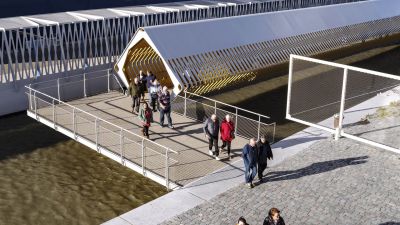

Tekst: <p>De nieuwe cruiseterminal aan de Schelde ligt bij het historische centrum van Antwerpen. Twee identieke passerellen overspannen de kade naar een tussenponton, dat op zijn beurt aansluit op het hoofdponton. </p>
<p>Gezien de grote variatie in waterpeil van de Schelde vereisen de toegangsbruggen een overspanning van 70 m. Het ontwerp van de bruggen is het resultaat van structurele efficiëntie en comfort voor de gebruikers.</p>
<p>De dwarsdoorsnede van de bruggen is een 45° gekanteld vierkant, dat dient als structuur en als dak. De kanteling van 45° heeft niet alleen structurele voordelen, maar creëert ook een opener gevoel voor de gebruikers. Om dezelfde reden zijn de zijkanten zo open mogelijk gemaakt. De karakteristieke openingen werden in staalplaten gesneden en vervolgens in de vereiste vorm geperst. De brugpanelen zijn met stuiklassen in de lengterichting verbonden met het orthotrope dek.</p>
<p>De Cruise Terminal in Antwerpen ontworpen met meer aandacht voor het ontwerp, waarbij materiaal, geometrie, detaillering en kleuren bij elkaar passen en één coherente constructie vormen.</p>

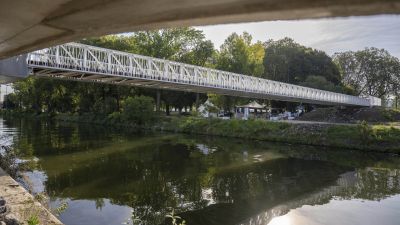

Ondertitel: Een stalen brug met een eenvoudig ontwerp
Tekst: <p>De voetgangersbrug ‘passerelle des Reflets’ ligt in de nieuwe ecowijk Rives Ardentes in Luik. Ze overspant de Darse en geeft fietsers en voetgangers vanuit de stad toegang tot het ‘Parc Astrid’. De voetgangersbrug bestaat uit een betonnen deel waarop het stalen deel rust. De brug overspant 57 m en is 3,5 m breed. De brukdek is afgewerk azobe-hout.</p>
<p>De structuur van het stalen deel is eenvoudig. Het bestaat uit twee vakwerkliggers. De bovenste en onderste elementen van deze liggers zijn metalen platen van 70 mm dik en 500 mm breed. De twee vakwerkliggers zijn verbonden door een horizontale vakwerkligger, die zorgt voor de horizontale stabiliteit. De tralieliggers fungeren ook als leuningen en worden aangevuld door een reeks schuine platstalen die het structurele deel visueel omsluiten.</p>
<p>De loopbrug heeft een tegenlager en is uitgerust met 4 schokdempers in het midden van de overspanning om ervoor te zorgen dat de brug comfortabel te gebruiken is.</p>
Tekst: <p>De fietsbrug in weervast staal nabij het Cirkelbos in Almere (NL) op de grens van polder en bos, is een eigenzinnige stalen sculptuur. </p>
<p>Het brugdek zelf vormt in aanzicht één vloeiende, doorgaande lijn. Door te variëren met de hoogte van de randligger onstaat een meandervorm. Halverwege krult een wenteltrap omlaag uit de randligger. Er is zorg en aandacht besteed om het lijnenspel vorm te geven voor een fluïde structuur. Over het hele proces is gebruik gemaakt van 3D-modellen.</p>
<p>Het concept is een doorlopende balk van 250 m over meerdere steunpunten. Dit vermindert de behoefte aan bewegingsvoegen en daarmee onderhoud. Er zijn geen kolommen in het water en op de weg geplaatst. Dit resulteerde in hoofdoverspanningen boven de weg van 40 m en boven het water van 60 m. </p>
<p>Er is gekozen om niet op de bouwplaats te lassen, maar de verschillende segmenten te koppelen met zware boutverbindingen met voorgespannen bouten op de kopschotten.</p>
Tekst: De "La Belle Liégeoise " biedt voetgangers en fietsers de mogelijkheid om vanaf het station Guillemins naar het Parc de la Boverie op een hoogte van 8 m boven het water over de Maas te stappen of te fietsen. Doelbewust werd voor een asymmetrische hangstructuur gekozen om de omgeving tot haar recht te laten komen. De draagstructuur van de hoofdoverspanning boven de Maas is van het hangtype en is opzij geplaatst ten opzichte van het brugdek, wat voor een volledig vrij uitzicht op de Esplanade des Guillemins zorgt.
Ondertitel: Als een horizontale streep tussen de bogen
Tekst: <p>De ‘Pont Adolphe’ verbindt twee belangrijke wijken van Luxemburg-Stad, de bovenstad en de stationswijk. De brug, die sinds 1903 in gebruik is, was beschadigd door het zware verkeer dat er gebruik van maakt. In het kader van de grote renovatie- en rehabilitatiewerken werd het brugdek verbreed om er twee tramsporen aan toe te voegen. Het combineren van een fietspad met trottoirs zou het verhogen van de bestaande borstweringen noodzakelijk maken. Dit zou het uiterlijk van het bouwwerk in deze site met UNESCO-werelderfgoedstatus te veel hebben veranderd. Een voetgangersbrug opgehangen tussen de twee bogen onder de Pont Adolphe was de oplossing.</p>

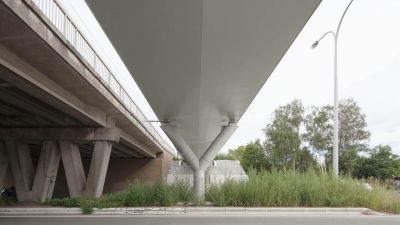

Tekst: <p>De Jacques Roggebrug in Deinze maakt deel uit van een verhoogd fietstraject (F7) van ca. 600 m, inclusief twee kleinere fietsbruggen.</p>
<p>De drie stalen fietsbruggen beantwoorden aan eenzelfde vormentaal. Een uitgepuurd dwarsprofiel, dat samengesteld is uit louter constructieve elementen in plaatstaal, samengebracht tot een eenvoudige architecturale vorm. Voor de fietsbrug over de Volhardingslaan wordt de totale overspanning van 42,50 m gehalveerd door het plaatsen van een centrale gevorkte betonnen pijler.</p>
<p>Er is gestreefd naar eenvoud en slankheid. Vanuit deze randvoorwaarde werd een quasi symmetrisch dwarsprofiel ontworpen waarbij de borstwering werd ingezet als structurele hoogte. Het dwarsprofiel van de brug is een gestileerde U-ligger, waarbij de borstweringen dienst doen als verticale flenzen. Om die lijn aan de rand van de brug zo fijn mogelijk te krijgen, werd met een knik onderaan het brugdek gewerkt waardoor de visuele hoogte van de brug beperkt blijft</p>
<p>Om de lichtheid en transparantie van de brug te vergroten en een dynamischere vorm te generen werd een gatenpatroon in de balustrade voorzien.</p>
Ondertitel: Typische boogbrug met orthotroop wegdek

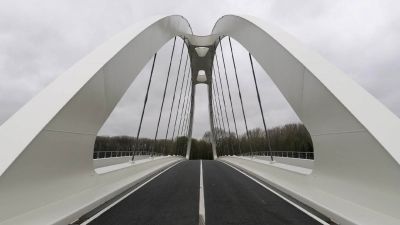

Tekst: <p>De nieuwe wegbrug tussen Ooigem (Wielsbeke) en Desselgem (Waregem) kreeg de naam Munkenbrug. ‘Munken’ verwijst naar de monniken die gedurende 10 eeuwen in het Munkenhof of het Hof van de (Gentse) Sint-Pietersabdij van Desselgem woonden, in een bocht van de oude Leie-arm.</p>
<p>De brug is een typisch boogbrug met naar binnen hellende bogen en met orthotroop wegdek. Ze is 100 m lang met twee rijvakken voor het wegverkeer en naast de bogen in uitkraging de passages voor de voetgangers en fietsers. Typisch aan het design van deze brug is de visuele wegwerking van de aansluiting van de hangers in de bogen. </p>
<p>De brug werd in diverse grote bouwonderdelen samengesteld in het atelier en naar de werf vervoerd. Het middendek met een lengte van 74 m en breedte van 17 m werd per ponton aangevoerd, gevijzeld en gedraaid (90°) en op tijdelijke steunen afgelegd. De wegdekken met booggeboortes werden per binnenschip aangevoerd en met kranen gemonteerd. Dit eveneens voor de bogen van de brug.</p>
Ondertitel: Beide vallen slim op elkaar laten aansluiten

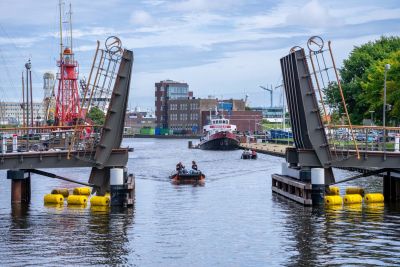

Tekst: In het stadshart Willemsoord in Den Helder (in Noord-Holland) is de oude smalle pontjesbrug (pontonbrug) vervangen door een nieuwe brug. De nieuwe brug is ontworpen met oog voor comfort, maar ook met historische verwijzingen. Na het architectonisch ontwerp is er samen met de architect, aannemer en het studiebureau verder gewerkt in een bouwteam. De totale lengte van de brug bedraagt 52 m en het beweegbare deel bestaat uit dubbele vallen. Uitdaging in het constructieve ontwerp is geweest om de beide vallen slim op elkaar aan te laten sluiten. Gekozen is hierbij om beide vallen elk afzonderlijk te balanceren en aan te drijven. Qua aandrijving is gekozen voor actuators. De toepassing van actuators in een dubbele basculebrug is nog niet eerder toegepast. Totaal is er 210 T aan staal toegepast in de brug. Door te kiezen voor staal kon het geheel van aanbrug en de beweegbaar val al in de fabriek volledig pas worden gemaakt. De montage van alle brugdelen kon op deze wijze in slechts in twee dagen tijd worden uitgevoerd. De dubbele vallen, de stalen leuningen en ornamenten, de onderhoudsarme actuators en het strakke houten dek maken de brug tot een uniek bouwwerk.

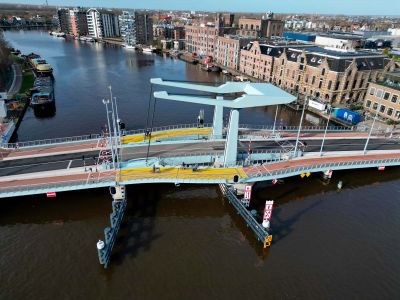

Tekst: De oude ophaalbrug tussen Wormer en Wormerveer ten noorden van Amsterdam, is compleet verwijderd en vervangen door een nieuwe stalen brug met betonnen aanbruggen. Met het nieuwe ontwerp is de vaarweg verbreed van 12 naar 16,5 m en de vrije doorvaart verhoogd naar 2,88 m. De brug is opgebouwd uit twee hameitorens van 15x3 m (22 ton per stuk), een verkeersval van 23x10 m (95 T), twee langzaam-verkeersvallen van 21x7 m (elk 35 T), een balanspriem van 25x11 m (345 T, waarvan 88 ton regelballast) en een centrale aandrijving met panamawielen in de kelder van de brug. Alles in S355 en gevolgklasse CC2. De complexiteit van de nieuwe brug zit hem vooral in de slanke vormgeving. De brug heeft twee losse fiets-/voetgangersdelen met zowel een toog als een S-curve. Ook zijn de hameitorens en balanspriem voorzien van afgeronde kanten en hoeken (r = 100 mm). De constructieve bouwhoogte van de vallen was beperkt, vanwege het profiel van vrije ruimte – onder en boven, waarmee de brug valt in de categorie ‘zeer slank’. Daarom is gekozen voor een gecombineerde ballastvulling in de balanspriem van zowel staal als zwaar beton, vanwege een ongunstige zwaartepuntverhouding. Omdat de brug bestaat uit drie afzonderlijke brugdelen, elk met een eigen lagering, heeft de brug in totaal acht assen die in één lijn zijn uitgelijnd. In het staalbouwkundig en elektrisch ontwerp is ook rekening gehouden met een aanvaring: het is mogelijk om de fietsbrug los te koppelen (de brug te herbalanceren) en draaibaar te maken met de juiste maatregelen.
Ondertitel: Een allesomvattende 5 mm tolerantie-eis
Award: Award 2023 - Speciale Prijs
Tekst: <p>De Prins Clausbrug is een 141 m lange, beweegbare fiets- en voetgangersbrug over het Wantij die de historische binnenstad van Dordrecht (NL) met de nieuwe woonwijk Stadswerven.</p>
<p>Beweegbare bruggen kenmerken zich door dynamische belastingen in combinatie met een zo laag mogelijk eigengewicht. Dan is het hier toegepaste S355 het juiste materiaal.</p>
<p>Het val bestaat uit twee orthotrope rijdekken van ± 4 m breed die aan weerszijden uitkragen vanuit een centrale, torsiestijve hoofdligger. De kern wordt gevormd door twee kokers, die via een vakwerk onderling zijn gekoppeld. De pendel en ballastmast zijn uitgevoerd als dikwandige, kokervormige constructies. De ballastmast is aan de onderzijde voorzien van een kist die wordt gevuld met stalen knuppels (half-fabrikaten) en stalen regelballast.</p>
<p>De maatvoering kenmerkt zich met de allesomvattende 5 mm tolerantie-eis over het geheel inclusief de bewegende delen. Monitoren gebeurde op gezette tijden met vaste meetmomenten. De 5 mm-eis was niet technisch, maar voor het uiterlijk. Opzichtige overgangen waren niet welkom. Dat het geen auto is, is duidelijk, maar de benadering wel.</p>
Ondertitel: Tuien gebruikt als bewegingsaandrijving

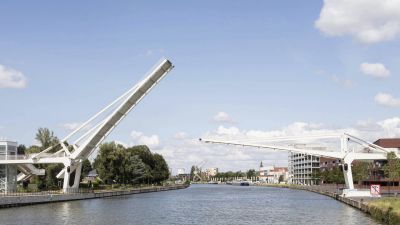

Tekst: <p>De beweegbare brug over het Zeekanaal Brussel-Schelde creëert een nieuwe verbinding tussen het centrum van Vilvoorde en de nieuwe stadsontwikkelingen aan de waterkant op de rechteroever en het Drie Fonteien-park op de linkeroever.<br>
De hoofdoverspanning is vergroot tot 66 m om werkzaamheden in het kanaal zelf te voorkomen, de maximale doorvaarthoogte in het kanaal voor de scheepvaart te behouden en de continuïteit van de kademuren op beide oevers te handhaven.<br>
Bij deze dubbele tuibrug (2 x 30 m) worden de tuien gebruikt als bewegingsaandrijving en, in gesloten positie, als structurele steunpilaren van de 33 m lange cantilever. De voorste tuibalk is een gesloten stalen kokerligger, net als de mast met een hoogte van 3,75 m. Het contragewicht van de mobiele brugdelen worden weggewerkt onder het vaste dek en is een voortzetting van het brugdek met vaste ballastplaten ingebed in mortel en beweegbare stalen platen. Het heeft een lengte van 6,5 m achter de as. Omdat de zuigers boven de brug zijn geplaatst, zijn ze gemakkelijk te inspecteren en te onderhouden.</p>

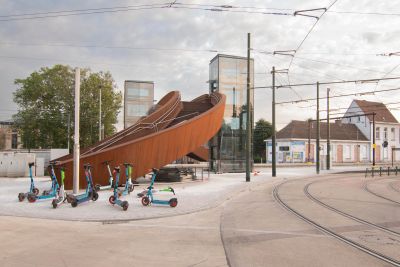

Ondertitel: Passages fluides au-dessus de la voie ferrée
Tekst: <p>À la demande d’Infrabel, deux passerelles particulières ont été construites à Berchem-Sainte-Agathe et à Ganshoren, au nord de Bruxelles. Les deux structures enjambent la ligne L50 et permettent aux piétons et aux cyclistes de traverser les voies confortablement et en toute sécurité. Comme elles sont presque entièrement fabriquées en acier auto-patinable (‘corten’), elles apportent également une plus-value esthétique à l’environnement (sub)urbain.</p>
Ondertitel: La résistance à la fatigue déterminante pour de nombreux détails
Tekst: <p>Deux ponts basculants en acier franchissent depuis peu la nouvelle écluse de Kieldrecht dans le port d’Anvers. Destinées au trafic routier, elles viennent s’ajouter aux ponts déjà achevés pour le trafic mixte (routier, ferroviaire et portuaire). Apporter une réponse à la question de la fatigue fut l’un des principaux défis lors de la conception. Il s’agit de ponts basculants en équilibre dont le contrepoids est logé dans une fosse profonde. Leur structure porteuse est constituée d’une poutre en treillis.</p>
Ondertitel: Utilisation fonctionnelle et esthétique de l'acier

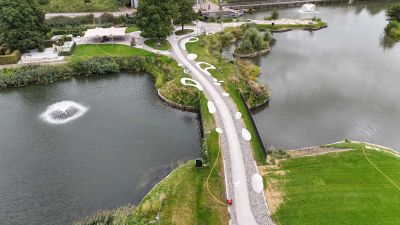

Tekst: Pour Tomorrowland 2024, deux ponts en bois vieillissants situés dans le domaine récréatif De Schorre (Boom) ont été remplacés par de nouvelles structures en acier, conçues et installées par HYE pour le compte de HENS. Partant d'un plan de base, HYE a développé, en collaboration avec le bureau d'études KUDU, deux ponts uniques, répondant chacun à des exigences techniques spécifiques. Le pont 1 est une travée modulaire épurée avec quatre piliers à l'extérieur du passage navigable. Le pont 2 est une construction sculpturale sans supports intermédiaires, avec deux travées coudées convergeant vers une seule rive. Les deux ponts sont constitués de modules en acier S355 assemblés par boulonnage et préassemblés en atelier pour plus de précision et d'efficacité. Le montage a été effectué sur place à l'aide de grues télescopiques de 100 et 250 tonnes. La combinaison d'une conception libre, du choix limité pour les fondations et d'un planning serré dans le cadre d'un festival fait de ce projet un exemple d'utilisation fonctionnelle et esthétique de l'acier.
